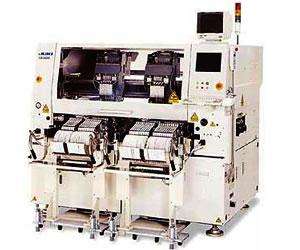

自動貼片機的工作原理
SMT是一種表面貼裝技術，是一項綜合復雜的行業技術，貼片機是SMT生產線中極其關鍵的設備之一，貼片機是機-電-光和計算機控制系統技術的綜合體，通過移動貼裝頭將所需元器件貼裝到電路板指定的焊盤位置上。
貼裝頭是一個智能的機械手，在貼片機中也成為懸臂，一個貼裝頭有多個吸嘴，將所要求的元件拾取，精確的移位放置在電路板焊盤上。元件拾取一般采用真空負壓的吸嘴，通過吸嘴吸住元件，吸嘴做移動時，既要拾取速度快，而且還要平穩精準，吸嘴通過負載在貼裝頭上的馬達和相機識別控制系統，通過編程負責吸取指定的元器件。
吸嘴是通過真空負壓直接吸取SMD元件，吸嘴的形狀和大小與smd元件的外形要保持一致，不同類型的吸嘴吸取不一樣的物料元件，吸嘴也分鎢鋼吸嘴、塑膠吸嘴、陶瓷吸嘴，吸嘴需要定期維護更新保養，以免吸取不良導致拋料率高。
自動貼片機通過各個組件的配合完成貼片加工制作，將各種類型、大小不一的SMD貼裝到電路板指定焊盤位置，貼片機的性能不斷發展改良，造就了目前電子行業的快速發展和性能的快速提升。
